Фазовый анализатор грозоопасности ФАГ-2Н

Наукоемкий прибор, в основе которого заложены фундаментальные представления о распространении электромагнитного импульса грозового разряда в атмосфере Земли.

Комплекс можно использовать для создания локальной (местной) системы грозового предупреждения, так и региональной (в том числе глобальной) системы грозопеленгации.

Грозоанализатор ФАГ-2Н рассчитан на непрерывную работу в течение грозового сезона.

Автоматически регистрирует
молниевые разряды

Определяет координаты разрядов

Отображает информацию о характере развития

и перемещения грозового очага

Принцип работы

ФАГ-2Н рассчитан на использование в системах пассивной грозопеленгации двух видов:

Однопунктовые
разностно-дальномерные

Дальность до молниевого разряда рассчитывается исходя из зависимости фазы электрической и магнитных компонент электромагнитного излучения (ЭМИ) от расстояния до разряда.

Азимут на молниевый разряд определяется, используя зависимость фазовых параметров откликов узкополосных фильтров сигналов магнитных и электрической антенн от направления на разряд.

Регистрирует молниевые заряды на расстоянии от 1 до 100 км.

Многопунктовые пеленгационные

Для местоопределения грозового разряда используется подсчет времени прохождения сигнала в атмосфере, либо углы определения сигнала относительно географического местоположения приемных станций.

Регистрирует молниевые заряды на расстоянии от 1 и свыше 1000 км с точностью до 3%. Точность определения азимута — 1 град.

Конструкция

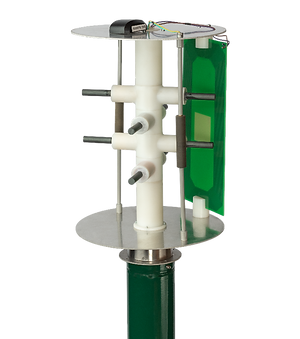

Антенный блок принимает электромагнитный импульс молниевого разряда, преобразует его в электрические сигналы и обрабатывает по заданному алгоритму. Конструкция антенного блока позволяет ориентировать его в азимутальной плоскости по компасу.

Модуль Глонасс (встроен в антенный блок) автоматически определяет местонахождения грозопеленгатора и время грозового разряда с точностью 150 наносекунд.

Компьютер – обрабатывает и архивирует данные за весь период наблюдения для последующего статистического анализа (в однопунктовой модификации – только для визуализации)

Электропитание антенного блока и связь с компьютером осуществляется по сети Ethernet.

Программное обеспечение

Грозоанализатор ФАГ-2Н

Автоматический прибор, не требующий вмешательства оператора во время работы.

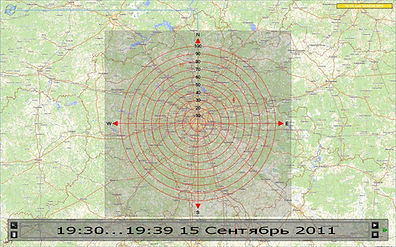

Программное обеспечение прибора позволяет в реальном времени отслеживать местоположение грозового разряда, а в режиме анимации отслеживать грозовую активность за определенный интервал времени.

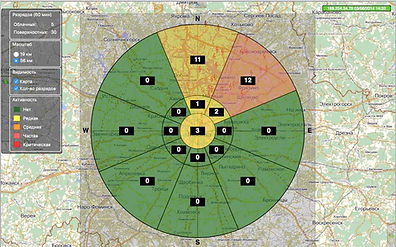

Грозопеленгатор-дальномер автономный ФАГ-2Н1

Mодификация ФАГ-2Н с собственным программным обеспечением нижнего уровня для секторальной индикации грозовой активности.

Дискретизация индикации дальности до молниевых разрядов — 3 (0 – 9 км, 9 – 19 км, 19 – 56 км.)

Дискретизация индикации по направлению на молниевые разряды — 8 (по 45 град.: 0 – 45, …, 315 – 360)
